Descrição de produto

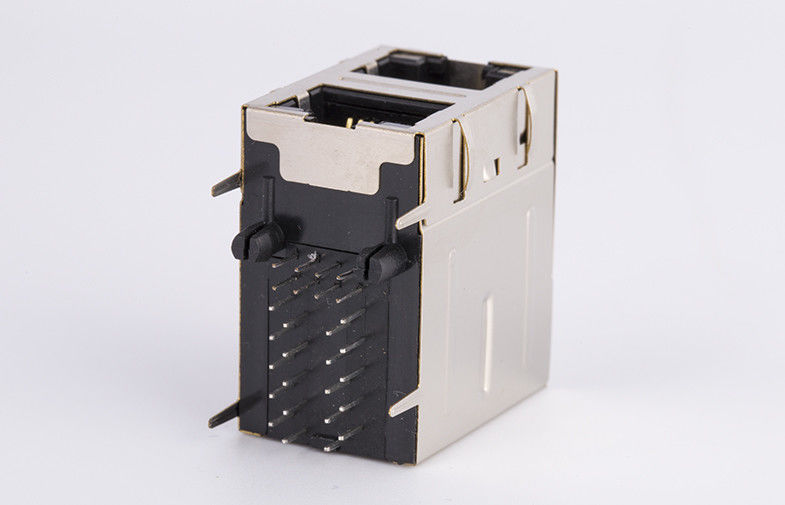

o Multi-porto de 100/1000Base-Tx RJ45 empilhou 2X1 com aba-Para baixo-Acima RJ45 do diodo emissor de luz com magnetics interno TMX21Q16DBI235018,28.5mm
Conector RJ45 com descrição do transformador (TMX21Q16DBI235018):
único porto 2X1 de 100/1000Base-Tx RJ45 com o diodo emissor de luz com entrada lateral (ângulo direito)
Única aba Down-Up RJ45 do porto 2X1 com magnetics interno
O magnetics interno é 100% testado eletricamente para HI-POT e funcionalidade
Apropriado para CAT5&6 jejuam o cabo ethernet ou melhor UTP
350uHminimum OCL com 8mA inclinam a corrente
Elevado desempenho para a supressão máxima do IEM
Isolamento 1500Vrms mínimo pela exigência de IEEE 802,3
Temperatura da solda da onda do pico ROHS-6 que avalia 230℃
Escala de funcionamento do temperarure: - 40℃ a +85℃
Variação da temperatura do armazenamento: - 40℃ a +85℃
RJ45 sem atributos do transformador (TMX21Q16DBI235018):
| Número de modelo |
TMX21Q16DBI235018 |
| COMPRIMENTO |
28.5mm |
| MATERIAL DO ALOJAMENTO |
PBT UL94V-0 |
| CHAPEAMENTO DE ACOPLAMENTO DA ÁREA DO CONTATO |
CHAPEAMENTO do OURO 6U” |
| TIPO DO CONECTOR |
RJ45 |
| COR DO MATERIAL DO CONECTOR |
PRETO |
| OPÇÃO DO DIODO EMISSOR DE LUZ |
SAIU DE GR, GR/OR DIREITO |
| NÚMERO DE PORTOS |
2X1 |
| NÚMERO DE CONTATOS |
10 |
| ATERRANDO OPÇÕES |
Terra do painel e terra do PWB |
| MATERIAL DE CHAPEAMENTO DO PROTETOR |
NÍQUEL |
| ABAS DO IEM DO PROTETOR |
SIM |
| PROTETOR |
SIM |
| ROHS COMPLACENTE |
SIM |
| PARADA DO PAINEL |
SIM |
| ÂNGULO DA MONTAGEM DO PWB |
ENTRADA LATERAL |
| PACOTE |
MERGULHO |
| CONECTOR & CONTATO TERMINAATES A |
Placa de circuito impresso |
| ORIENTAÇÃO DA TRAVA |
AFERROLHE |
Aplicações do conector RJ45 fêmea (TMX21Q16DBI235018):
cartão líquido de 10/100M, cartão líquido de PCMCIA, cubo de USB, interruptor de rede, router, transceptores da fibra ótica, transceptor ótico, telefone do IP, caixa de set-top do Internet, câmera do Internet, ponte líquida, computador, telecomunicação, MODEM,
HomePNA, DSL/ADSL e assim por diante.
Desenho de Mechnical do conector RJ45 fêmea (TMX21Q16DBI235018):
